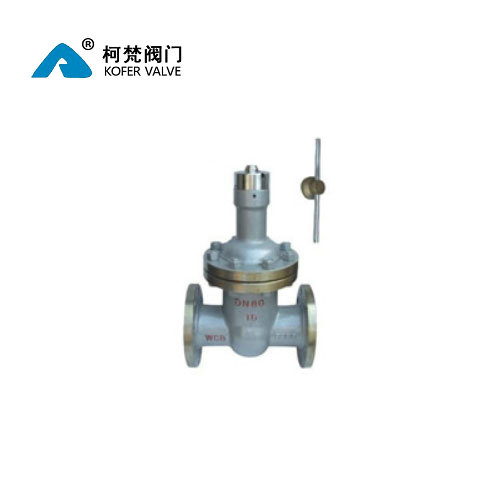

FD45H型防盗闸阀

产品说明书下载点击获取产品安装图纸

上一个：[DZ11HY型锻钢低温闸阀 ] 下一个：[NKZ41H (NKZ44H）法兰真空闸阀]

1、密码锁由锁芯、四组数字和五个带有起子槽的调节盘、调节板组成，每组数字由0、1、2、3组成，调节盘上有指示箭头，首位调节盘带有英文字母K（也可以通过数字方向的上方来确定首位调节盘）以顺时针方向来确定2、3、4、5位调节盘。

2、开锁时将五个调节盘上的箭头从首位开始顺时针方向依次对准密码号，便可打开锁芯（出厂密码号“0、0、0、0、0”）。

3、防盗锁芯锁死时与开锁方式一样对好密码号将锁芯放入阀座内，务必将密码号拨乱，才确认锁芯锁好。

三、FDZ45H永磁防盗

--编制密码

1、防盗锁的密码号根据用户易记的0-3的四位数字编排。

2、编制方法为：将锁芯取出，锁芯下方有五个密码调节板，把调节板的锁紧螺母松掉，将四个调节盘的箭头对准你所确定的密码号，如0、1、2、3、4为选定的密码号，首位调节盘箭头对准“0”，按顺时针方向密码调节盘箭头分别对准1、2、3、4，这时将五个密码调节板的缺面分别对向锁芯的外圆，密码调节板不超出锁芯外圈线，然后将弹簧和锁紧螺母装好并紧死，这样就完成了密码号的编制。

四、FDZ45H永磁防盗闸阀--主要性能规范

型号	公称压力（MPa）	试验压力（MPa）			适用介质	工作温度
		强度	密封（液）	密封（气）
FDZ45H	1.6	2.4	1.76	0.6	水、油品、蒸汽	≤425℃
	2.5	3.8	2.75	0.6

FDZ45H--主要零部件材质：

零部件名称	阀体阀盖	阀体	闸板阀座	阀杆螺母	填料	锁开	扳手
材料	碳钢	碳钢堆焊不锈钢	不锈钢	铝铁青铜	石墨盘根	锻钢铜	铸钢

六、FDZ45H永磁防盗闸阀--主要外形连接尺寸：

公称压力：1.6MPa
公称通径 DN(mm)	尺寸（mm）								重量（KG）
公称通径 DN(mm)	L	D	D1	D2	B	Z-φd	D3	H	重量（KG）
25	160	115	85	65	14	4-φ18	110	230	9
32	180	135	100	78	16	4-φ18	110	240	11
40	200	145	110	85	16	4-φ18	145	290	14
50	250	160	125	100	16	4-φ18	170	320	17
65	265	180	145	120	18	4-φ18	180	350	20
80	280	195	160	135	20	8-φ18	205	380	30
100	300	215	180	155	20	8-φ18	225	400	35
125	325	245	210	185	22	8-φ18	295	450	61
150	350	280	240	210	24	8-φ18	335	530	77
200	400	355	295	265	26	12-φ23	400	580	110
250	450	405	355	320	30	12-φ25	475	670	195
300	500	460	410	375	30	12-φ25	530	900	245
