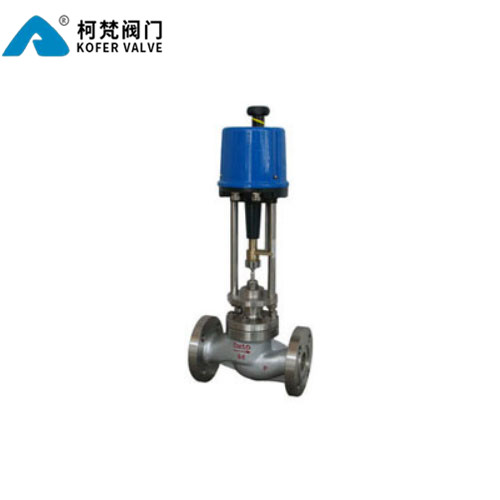

ZDLN精小型电子式双座调节阀

【产品介绍】

ZDLN精小型电子式电动双座调节阀是由PSL或3810L系列电子式电动执行机构和单座阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节机构阀芯是采用顶导向，单座式适用于对泄漏要求严格，阀前后压差低及有一定粘度和含纤维介质的场合，双座式调节机构具有不平衡力小，允许压差大，流通能力大等待点，适用于泄漏量要求不严格的场合。

【执行标准】

设计规范：GB/T 17213.1

结构长度：GB/T 12221

试验与检验：ASME B16.104

法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5

产品标识：GB/T 12220

供货规范：JB/T 7928

【技术参数】

ZDLN精小型电子式电动双座调节阀技术参数
公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		10	16	25	40	63	100	160	250	400	630	1000	1600
行程mm		16		25		40			60			100	100
公称压力(MPa)		1.6，2.5、4.0、6.4MPa
阀体可选材质		WCB、CF8,CF3,CF3M,CF8M
阀芯可选材质		304,316
允许压差△MPa		≤公称压力MPa
流量特性		等百分比特性，线性特性和快开特性
基本误差%		±2.5
回差%		2.5
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
允许泄漏量Q		Kv值的0.05%
可调范围		30:1
配电动执行器型号	PSL	PSL201		PSL202		PSL204		PSL208		PSL312
	3810L	SA－08		381LSA－20		381LSB－30		381LSB－50		381LSC－65
公称压力介质温度阀体材料	1.6MPa	常温－20℃~＋200℃ 铸铁HT200
	4.0MPa	常温－20℃~＋200℃ 铸钢WCB 铸不锈钢CF8,CF3
		中温-40℃~＋450℃ 铸钢WCB 铸不锈钢CF8,CF3
	6.4MPa	常温－20℃~＋200℃ 铸钢WCB 铸不锈钢CF8,CF3
		中温-40℃~＋450℃ 铸钢WCB 铸不锈钢CF8,CF3

【连接尺寸】

ZDLN精小型电子式电动双座调节阀外形尺寸(mm)
公称通径（DN）	L			D	H1	H
	PN（MPa）					H
	1.6	4.0	6.4			常温	中温
25	185	190	205	225	117	682	832
32	200	210	220	225	120	687	837
40	220	230	240	255	139	850	990
50	250	255	265	255	144	860	1000
65	275	285	295	255	188	989	1144
80	305	310	325	255	208	1019	1184
100	350	355	370	255	220	1044	1204
125	410	425	440	255	270	1332	1547
150	450	460	475	310	280	1352	1565
200	550	560	570	310	320	1437	1652
250	670	740	750	310	440	1729	2004
300	770	805		310	502	1764	2039

【结构图片】

【型号说明】

Z	D	L	N	16	C	G
自控阀门	执行机构类型：	位移特征：	阀芯结构形式：	公称压力：	阀体材质：	温度类型：
	D：表示PS系列	R：表示角行程	P：表示单座	16：表示1.6MPa	C：表示碳钢	G：表示中温型
	R：表示3810系列	L：表示直行程	N：表示双座	25：表示2.5MPa	P：表示304不锈钢	常温省略不标示
	A：DTR系列			40：表示4.0MPa	R：表示316不锈钢
				64：表示6.4MPa
