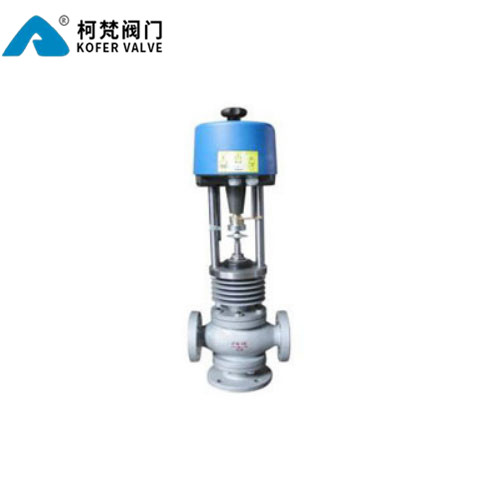

ZDLF电子式三通分合流调节阀

【产品介绍】

ZDLF（H）型电子式电动三通分（合）流调节阀，由三通分流，合流阀门配用PS系列直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺 服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构， 具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业 的工业自动控制系统中。

【执行标准】

设计规范：GB/T 17213.1

结构长度：GB/T 12221

试验与检验：ASME B16.104

法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5

产品标识：GB/T 12220

供货规范：JB/T 7928

【技术参数】

【连接尺寸】

ZDLF（H）型电子式电动三通分（合）流调节阀外形尺寸(mm)
公称通径 DN	合流								分流
	L			H		H1			L			H		H1
	PN（MPa）					PN（MPa）			PN（MPa）					PN（MPa）
	1.6	4.0	6.4	常温	中温	1.6	4.0	6.4	1.6	4.0	6.4	常温	温	1.6	4.0	6.4
25	185	190	200	600	650	140	150	160	185	190	200	600	650	140	150	160
32	200	200	210	718	848	150	160	170	200	200	210	718	848	150	160	170
40	220	230	235	795	925	160	170	180	220	235	235	795	925	160	170	180
50	250	255	265	835	960	180	190	200	250	255	265	835	960	180	190	200
65	275	285	295	1067	1214	200	210	220	275	285	295	1067	1214	200	210	220
80	300	310	320	1080	1243	210	230	240	300	310	320	1102	1265	225	250	265
100	350	360	370	1094	1257	220	250	260	350	360	370	1131	1294	245	275	285
125	410	430	440	1292	1492	260	300	300	410	425	440	1329	1529	285	320	325
150	450	465	475	1321	1520	280	320	320	450	460	475	1358	1557	305	340	345
200	550	560	570	1400	1597	320	380	380	550	560	570	1445	1642	350	400	410
250	635	660	670				474	474	635	660	670
300	720	740	770				584	584	720	740	770

【结构图片】

【型号说明】
