液控止回蝶阀系列产品

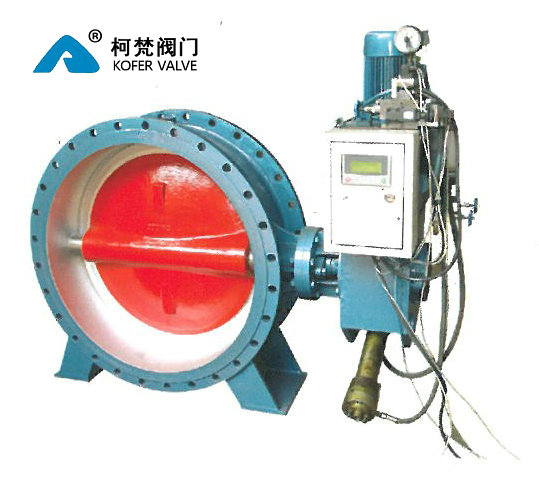

HXD7K43H蓄能器式液控缓闭止回蝶阀

蓄能式液控闭止回蝶阀是上海柯梵公司在消化吸收欧美液控阀门技术基础上研制而成的新型产品。目前该阀门是我国一代液控蝶阀，它兼有截至和止回阀的功能，是一种能按预先调定的程序，分两阶段（先快关一定角度，再慢速关闭剩余角度）关闭的动作来消除水锥对管网破坏的理想控制设备。

其公司产品是机械工业部、化工部、中国化工装备总公司定点管理生产企业。其产品在业内有一定的价格优势和技术优势本阀具有较完善的液压系统和电气控制系统，即可现场操作，也可远距离操作，本阀的控制系统采用蓄能罐取代了目前国内同行厂家生产的重锤，将重锤势能变为流体蓄能，不仅节省了长期运行支承重锤所耗的能量，改善了液压系统的保压性能，避免了运行时维护人员的人身伤亡事故和精神上的不安全感和恐惧感，其控制机构勾思新颖，

二、产品特点：

1、设计合理，体积小，重量轻，结构简单，功能齐全，动作灵活可靠，外形美观，节能节材，维修方便，且维修时不需要停止水泵工作等，能简便地实现泵阀联锁程序控制及微机集中控制，停电时，摇动手动油泵即可关闭。阀门开闭，动作十分方便。本系列阀门能按程序开启，开阀后蝶板无波动，断电（或通电）时自动按预先设定的时间和角度，分快关、慢关两阶段关闭，适用于水、海水、油品及其他非腐蚀性的流体介质，可在泵的出口或管路中起止回和截止功能用。

2、工作时，阀门与水泵配合，按照预先设定的程序，分快关和缓闭两阶段关阀，有效地消除和抑制管路水锤，是保证水泵机组和管网系统安全可靠远行的理想设备。
三、产品结构：

1、本系列阀门液压站和电气控制箱与阀体分离就近安装，也可以联体安装。阀体可卧式安装，也可以立式安装。
本系列阀门按照蓄能方式可分为蓄能器式液控闭止回蝶阀和重锤式液控缓闭止回蝶阀两类，蓄能器式液控闭止回蝶阀只是其中的一种。
2、0.5s快关特点：
本系列阀门能按程序开启，开阀后蝶板无波动，断电（或通电）时自动按预先设定的时间和角度，分快关、慢关两阶段关闭，适用于水、海水、油品及其他非腐蚀性的流体介质，可在泵的出口或管路中起止回和截止功能用。
该产品具有其他特点如下：
1、可取代水泵出口截止阀和止回阀，并集机、电、液于一体，占地面积小。
2、自动化程度高，可就地、远程及联动控制。
3、电气系统可采用PLC智能控制系统，也可以采用普通型继电器式系统。
4、液压系统电机功率小，工作效率高，保压性能好，油泵启动间隔时间长。
5、液压系统具有自动保压功能，保压时间长，油泵启动间隔可到500小时。
6、有明显的开度指示和机械限位调节机构，行程开关装置防水防尘设计，不外露，性能稳定，使用寿命长。
7、电气操作界面人性化、多样化，可设计普通按钮式、文本式、触摸屏式，也可根据客户的需要，设计最新的人机操作界面。
四、该产品型号编制说明：
比如：DN2200 HBD7Z43H-10C
表示：公称通径为2200mm的蓄能式蝶阀，传动方式为液动，连接为法兰式，结构形式为三偏心式，密封面材料为金属硬密封，阀体碳素钢，公称压力1.0 MPa.本阀液压和电气控制部分与阀体分离就近安装，根据液压和电气是否分离分两种型式，用户可根据情况选择。

五、重锤式液控蝶阀性能规范参数：

公称压力: PN 0.6～4.0 MPa；

公称通径：DN 300～4000 mm；

产品名称			蓄能式液控止回蝶阀
设计标准			JB/T8527-1997
法兰连接			HG20592-1997
结构长度			GB/T12221-2005
检验标准			GB/T13927-2008
试验压力	壳体强度		公称压力x1.5 Mpa
	密封试验(水)		公称压力x1.1 Mpa
	密封试验(气)		0.6 MPa
	说明		在以上条件下试压，蝶阀均可达到完全密封，零泄漏。
同类产品	公称压力		0.25-6.4Mpa，150LB-600LB,
	公称通经		DN50-DN4000
	执行器		液动
	连接形式		对夹式、法兰式、对焊式、凸耳式
	其他标准	机械部	GB/T9113.1-2000
		化工部	HG20592-2009
		API蝶阀	ASME B16.5-2003，ASME B16.47-2006
		德标蝶阀	EN 1092-2007，DIN2543~DIN2546-2000
		日标蝶阀	JIS B2210~ JIS B2216-1999

六、主要零部件材料：

阀体	蝶板	密封圈	阀杆
WCB	WCB	SS304+石墨 SS304L+石墨 SS316+石墨 SS316L+石墨 PTFE RPTFE EPDM VITON	F6a
WC6	WC6		F304
LCB	LCB		F304
CF8	CF8		F304
CF3	CF3		F304L
CF8M	CF8M		F316
CF3M	CF3M		F316L
双相不锈钢系列	双相不锈钢系列		双相不锈钢系列
哈氏合金系列	哈氏合金系列		哈氏合金系列
蒙乃尔系列	蒙乃尔系列		蒙乃尔系列

七、主要外形与连接尺寸：

DN	PN	D	D1	b	L	A	B	H
500	1.0	670	620	43	229	720	1650	1360
600	1.0	780	725	48	267	720	1730	1390
700	1.0	895	840	54	292	720	1800	1445
800	1.0	1015	950	58	318	720	1870	1485
900	1.0	1115	1050	61	330	720	2070	1865
1000	1.0	1230	1160	67	410	755	2165	1930
1200	1.0	1455	1380	65	470	905	2265	2030
1400	1.0	1675	1590	68	530	905	2665	2270
1200	0.6	1405	1340	65	470	755	2365	2025
1400	0.6	1630	1560	68	530	755	2665	2270
1600	0.6/0.25	1830	1760	68	600	905	2940	2380
1800	0.6/0.25	2045	1970	70	670	905	3325	2470
2000	0.25	2265	2180	54	760	905	3660	2370
2200	0.25	2475	2390	60	840	1123	4325	2940
2400	0.25	2685	2600	62	910	1123	4530	3000
