调流调压阀系列产品

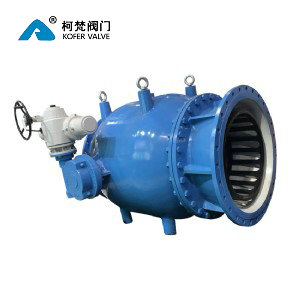

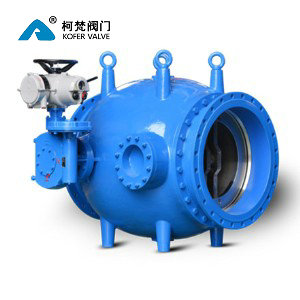

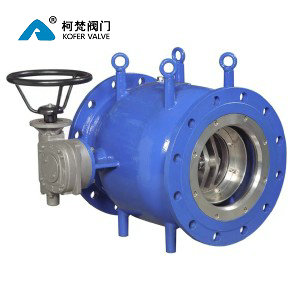

LHS941X活塞式调流阀（C型）

上一个：[LHS941X活塞式电动多功能控制阀(_D型) ] 下一个：[LHS941X电动活塞式调流调压阀（B型）]

LHS942X活塞式调流调压阀采用活塞式设计，应用在项目当中能够对水力管道实现多功能控制，能够实现：水位控制、止回、减压、持压、泄压、控制量、爆管关闭、压力波动、排水等功能，在水力管道当中主管网安装此阀门能够代替各个单一功能的阀门，在工程项目当中可以立式安装也可卧式安装，主要应用在自来水管道、电厂、引水工程等介质为水的项目当中，起调节管道介质流量、及调节管网压力的作用。

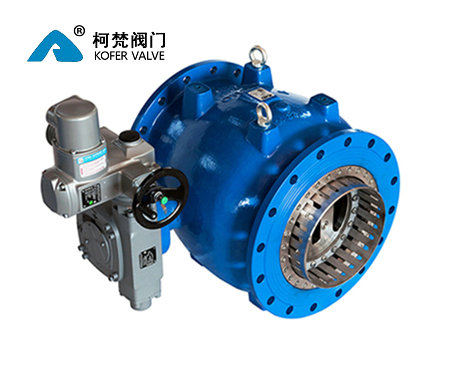

2、LHS942X电动活塞式调流调压阀产品结构特征：

电动活塞式调流调压阀由前阀体、后阀体、阀杆、导流器和套筒等主要部件组成。采用不锈钢制造的导流器固定在后阀体中腔，在其表面均匀的分布有喷流孔；套筒在活套在导流器上并与阀杆连接，通过外控部件控制套筒的位置，以调节阀门过流面积。外控部件可按照工况需求采用手动、电动、气动和液动等多种形式。

3、LHS942X电动活塞式调流调压阀产品工作原理：

电动活塞式调流调压阀-于导流器上，通过导流器导引。水流从导流器外流入，经过导流器上的喷流孔形成多束水流，在阀体中腔产出碰撞，达到消能的效果；节流发生在活塞边缘与导流器的孔口之间，由于孔内水流速度很高，所以导流器选用的材质高度耐磨与抗腐蚀；同时因为碰撞发生的阀体流道中腔，有效降低了气蚀和冲刷对阀体的影响，提高阀门使用寿命。主密封圈位于导流器的前端，活塞在全行程上被导引，当被推动穿过主密封圈至全关位置时，阀门前后的差压强迫主密封圈紧贴套筒外壁实现截断。活塞通过连杆的引导在导流器内前后运动，阀杆借助曲柄与连杆传动，当执行机构驱动阀杆顺时针转动时，活塞向后移动，开启阀门；当执行机构驱动阀杆逆时针转动时，活塞向前移动，关闭阀门。

四、LT942X活塞式调流阀--主要技术参数：

公称压力 (MPa)	壳体试验压力 (MPa)	密封试验压力（MPa）	适用介质	介质温度（℃）
1.0	1.5	1.1	水、热水等	0~80
1.6	2.4	1.76
2.5	3.75	2.75

五、LT942X活塞式流量调节阀主要零部件材料:

材料	零件名称
HT250、QT450-10、WCB	阀体、端盖、连杆架、法兰管、曲柄
2Cr13、1Cr18Ni9Ti	阀杆、销轴、活塞
1Cr18Ni9Ti	阀体密封圈
NBR	活塞密封圈
QT450-10	连杆
ZCuA10Fe3、ZCuzN38Mn2Pb2	轴承
NBR	填料

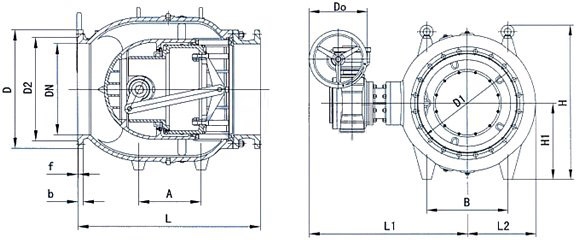

六、LTS942X活塞式流量调节阀主要连接外型尺寸:

DN	L	L1	L2	H	H1	D0	A	B
400	800	715	308	980	335	250	345	390
450	900	749	347	1100	400	250	410	440
500	1000	792	383	1180	450	300	460	500
600	1200	847	458	1250	500	300	510	600
700	1400	920	528	1390	600	300	580	700
800	1600	980	599	1530	700	360	680	800
900	1800	1030	674	1650	800	360	780	900
1000	2000	1105	744	1800	900	400	860	1000
1200	2400	1375	852	2010	1000	400	950	1130
1400	2800	1380	1031	2230	1250	400	1250	1380
1600	3200	1490	1183	2480	1450	400	1500	1600
1800	3600	1780	1325	2720	1650	400	1750	1750
2000	4000	1910	1476	2930	1850	400	2000	1950
