旋塞阀系列产品

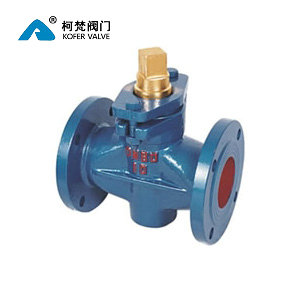

X43W二通旋塞阀

一、X43W/X43T二通旋塞阀概述：
X43W/X43T型二通旋塞阀型包含手动、法兰连接、填料密封直通式结构，旋塞密封面材料为灰铸铁（X43W-10）、铸铜（X43T-10），公称压力 PN10、阀体材料为灰铸铁的旋塞阀。适用于工作压力小于 1.0MPa，温度低于 100℃ 的水、蒸汽、油品等介质的管路上作启闭用。

二、X43W/X43T二通旋塞阀安装注意事项:

在安装旋塞阀时，为了防止损坏旋塞阀，并保证充分发挥旋塞阀的工作性能，应注意如下四点内容。
1、要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
2、使用纱布或钢丝刷清除管道和切割部位，使其金属表面发光发亮。建议不要使用钢丝绒。
3、先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。
4、在管道的外面和焊接罩的内部涂上焊剂，焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。

三、X43W/X43T二通旋塞阀主要性能参数:

型号	PN	工作压力/MPa	适用温度/℃	适用介质
X43W-10	10	1	≤100	油品
X43T-10	10	1	≤200	水、蒸汽

四、X43W/X43T二通旋塞阀零部件材料：

型号	材料
型号	阀体	填料	旋塞
X43W-10	灰铸铁	石棉绳	灰铸铁
X43T-10	灰铸铁	石棉绳	铸铜

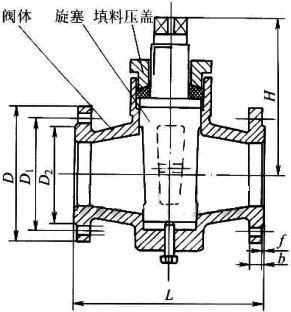

五、X43W/X43T二通旋塞阀主要外形尺寸（mm）:

DN	L	D	D1	D2	b—f	z×Φd	H	重量/kg
DN	L	D	D1	D2	b—f	z×Φd	H	X43W-10	X43T-10
20	130	105	75	55	16—2	4×Φ14	90	3.56	3.5
25	140	115	85	65	16—2	4×Φ14	110	4.45	4.5
32	165	135	100	78	18—2	4×Φ18	115	7.4	7.5
40	180	145	110	85	18—3	4×Φ18	158	9.6	10.5
50	203	160	125	100	20—3	4×Φ18	178	12.6	13
65	222	180	145	120	20—3	4×Φ18	185	16.2	17
80	241	195	160	135	22—3	4×Φ18	220	25.2	26
100	305	215	180	155	22—3	8×Φ18	250	34.5	35
125	356	245	210	185	24—3	8×Φ18	350	58	59
150	394	280	240	210	24—3	8×Φ23	396	97.5	100

X43W二通旋塞阀
