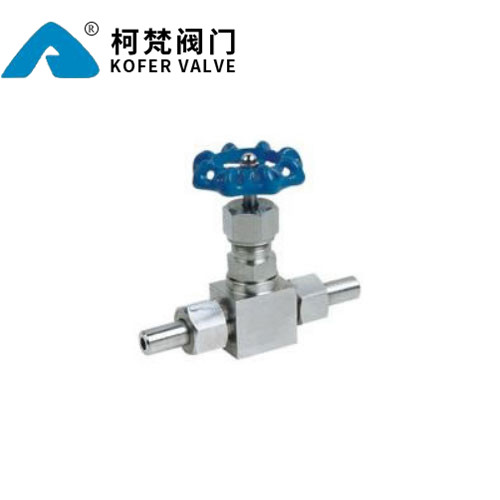

J23W型针型阀
【产品说明】
针型阀是一种小口径仪表阀门,在仪表测量管道系统中起启闭和精确的流量控制作用,主要有电站仪表系列、油田专用系列、美标系列等。
【产品特点】
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
【执行标准】
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928
【产品型号】
|
衬里、阀座 |
型号 |
|
A105 |
J21H-64 |
|
304SS |
J21H-64P |
|
316SS |
J21H-64R |
【产品性能规范】
|
针型阀主要性能规范 |
||||
|
公称压力（Mpa） |
实验压力 |
工作温度 （℃） |
||
|
强度（水） （Mpa） |
密封（水）空气 （Mpa） |
低压密封空气 （Mpa） |
||
|
6.4 |
9.6 |
7.04 |
0.6 |
350 |
|
10.0 |
15.0 |
11.0 |
0.6 |
|
|
16.0 |
24.0 |
17.6 |
0.6 |
|
|
32.0 |
48.0 |
35.3 |
0.6 |
|
【主要零件材质】
|
针型阀主要零件材质 |
|||
|
零件名称 |
材质 |
||
|
阀体 |
A105 |
304SS |
316SS |
|
阀瓣 |
304SS |
304SS |
316SS |
|
阀杆 |
2Cr13 |
304SS |
316SS |
|
填料 |
柔性石墨 |
PTFE编织 |
PTFE编织 |
|
压盖 |
A105 |
304SS |
316SS |
【主要外形连接尺寸】
|
|||
 |
|||
|
