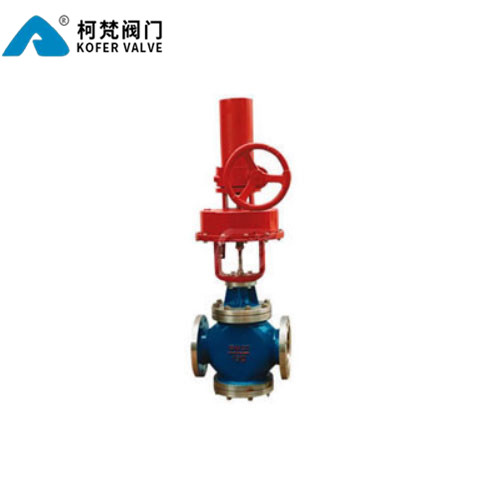

ZSPQ型气动活塞切断阀

【产品介绍】

ZSPQ气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。

【执行标准】

设计规范：GB/T 17213.1

结构长度：GB/T 12221

试验与检验：ASME B16.104

法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5

产品标识：GB/T 12220

供货规范：JB/T 7928

【技术参数】

ZSPQ气动活塞切断阀技术参数
公称通径DN		20	25	32	40	50	65	80	100	125	150	200
阀座直径do(mm)		26	43	43	52	62	79	94	115	140	166	216
额定流量系数Kv		6.	10	15	25	40	65	100	150	260	350	540
允许压差(MPa)	气开式	4.0					4.0	4.0	2.8	3.5	2.4
	气关式						2.5	1.7	1.0	1.1	0.8	1.6
行程mm		16			25		40			60
切断时间(S)		1~2					2~4
额定行程偏差		±15%
公称压力(MPa)		1.6，2.5、4.0、6.4MPa
阀体可选材质		WCB、CF8,CF3,CF3M,CF8M
阀芯可选材质		304,316
流量特性		快开式
允许泄漏量		≤额定流量x10-3
环境温度℃		-40~+85
气源		压力：0.5MPa，接头：M10x1
可选配件		手轮、电磁阀、回讯器（或行程开关）、空气过滤减压器
公称压力/介质温度/阀体材料	1.6MPa	常温-20℃~＋200℃/ 铸铁HT200
	4.0MPa	常温-20℃~＋200℃/ 铸钢WCB, 铸不锈钢CF8,CF3
		中温-40℃~＋450℃/  铸钢WCB, 铸不锈钢CF8,CF3
	6.4MPa	常温-20℃~＋200℃ 铸钢WCB 铸不锈钢CF8,CF3
		中温-40℃~＋450℃/ 铸钢WCB, 铸不锈钢CF8,CF3

【连接尺寸】

常温型ZSPQ气动活塞切断阀外形尺寸(mm)
公称 通径	L	H2	带手轮			不带手轮
			H	H1	H3	H	H1
20	180	53	662	447	222	574	359
25	190	111	732			644
32	210	117	744			656
40	230	131	885	570	280	778	463
50	255	146	915			808
65	285	181	1131	706	389	969	542
80	310	190	1147			983
100	355	194	1155			991
125	425	256	1588	1022		1305	739
150	460	266	1608			1325
200	560	289	1659			1376

中温型ZSPQ气动活塞切断阀外形尺寸(mm)
公称 通径	L	H2	带手轮			不带手轮
			H	H1	H3	H	H1
20	180	53	813	447	222	725	359
25	190	111	883			795
32	210	117	895			807
40	230	131	1036	570	280	929	463
50	255	146	1066			969
65	285	181	1296	706	389	1132	542
80	310	190	1310			1146
100	355	194	1318			1154
125	425	256	1803	1022		1520	739
150	460	266	1823			1540
