ZZVP自力式调节阀

上一个：[ZSSV型气动调节球阀 ] 下一个：[ZZWK型温控自力式温度调节阀]

ZZVP自力式调节阀

【产品介绍】

ZZV(C)P自力式微(差)压调节阀，又称为泄氮装置，是一种不需要外加能源的执行器产品。可用于公称压力PN01,PN10.差(微)压均可分段调节.从50mm .W.C至0.1MPa.其用途十分广泛,可用于工业燃烧系统,控制两种物料,如煤气,空气流量配比,以达理想燃烧。用于氢冷发电机组密封油系封，当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。

【执行标准】

设计规范：GB/T 17213.1

结构长度：GB/T 12221

试验与检验：ASME B16.104

法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5

产品标识：GB/T 12220

供货规范：JB/T 7928

【技术参数】

ZZV(C)P自力式微(差)压调节阀技术指标
公称通径DN（mm）		20	25	32	40	50	65	80	100
额定流量系数Kv		7	11	20	30	48	75	120	190
公称压力（MPa）		1.0 1.6
固有流量特性		快开
调节精度		±50%
压力分段范围（KPa）		0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100
泄漏等级		单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量
工作温度℃		≤80
适合介质		气体、蒸汽、低粘度液体
可选材质	阀体	WCB、CF8、CF3
	阀芯	304、316

【连接尺寸】

ZZV(C)P自力式微(差)压调节阀外形尺寸(mm)
公称通径 DN	20	25	32	40	50	65	80	100
法兰距离L	185	160	180	200	230	290	310	350
执行器宽K	308					394
总高度H	400	400	430	480	550	560	570	580

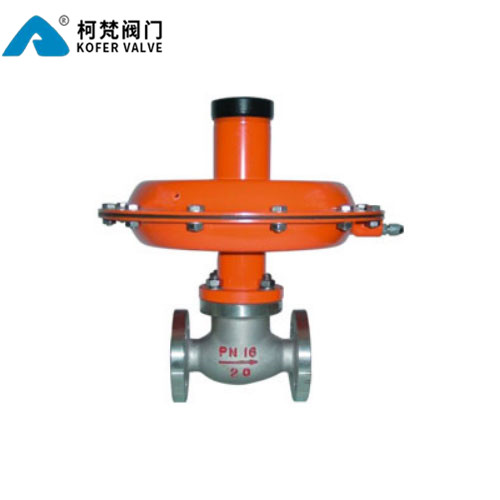

【结构图片】

【型号说明】

Z	Z	V	P	16	C
自控阀门	驱动形式	调节参数	阀芯结构类型	公称压力	阀体材质
	Z：表示自力式	V：表示微压	P：表示单座	16：表示1.6MPa	C：表示碳钢
		C：表示差压			P：表示304不锈钢
					P：表示316不锈钢
