ZZWP型自力式调节阀
【产品介绍】

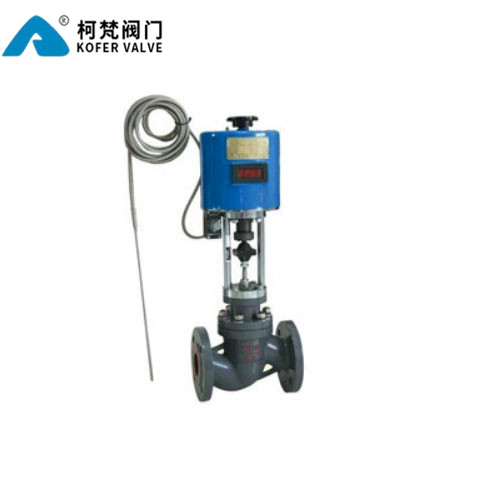

ZZWPE型自力式电控温度调节阀适用于较大口径及导热油控制，该温控阀最大的优点是只需220V电源，利用被调介质自身能量变化转换为电动执行器动作信号，通过电动执行器直接对蒸汽、热水、热油与气体等介质操作，调节温度范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
【执行标准】
设计规范：GB/T 17213.1
结构长度：GB/T 12221
试验与检验：ASME B16.104
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
【技术参数】
|
ZZWPE型自力式电控温度调节阀性能指标 |
|||||||||||||
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
公称压力PN（Mpa） |
1.6, 2.5,4.0 |
||||||||||||
|
流量系数Kv |
5 |
7 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
额定行程(mm) |
6 |
8 |
10 |
14 |
20 |
30 |
30 |
30 |
40 |
||||
|
温度调节范围（℃） |
0~120 100~250 |
||||||||||||
|
调节精度（℃） |
±1~±5 |
||||||||||||
|
作用方式 |
电开式，电关式 |
||||||||||||
|
使用介质 |
蒸汽、水、油、气体 |
||||||||||||
|
允许泄漏量 |
10-4x阀额定容量 |
|
|||||||||||
|
毛细管长度 |
3m、5m、10m |
||||||||||||
|
温包扦入深度 |
270、430、630 |
||||||||||||
|
联接螺纹 |
3/4" |
||||||||||||
|
使用电源 |
220V 50HZ |
||||||||||||
|
阀体材质 |
WCB、CF8 |
||||||||||||
|
阀芯材质 |
304 |
||||||||||||
|
温包材质 |
不锈钢 |
||||||||||||
【型号说明】
|
Z |
Z |
W |
P |
E |
16 |
C |
|
自控阀门 |
驱动形式 |
调节参数 |
阀芯结构类型 |
控制方式 |
公称压力 |
阀体材质 |
|
|
Z：表示自力式 |
W：表示温度 |
P：表示单座 |
E：表示电控 |
16：表示1.6MPa |
C：表示碳钢 |
|
|
|
|
|
|
25：表示2.5MPa |
P：表示304不锈钢 |
|
|
|
|
|
|
|
R：表示316不锈钢 |
|
|||
 |
|||
|
